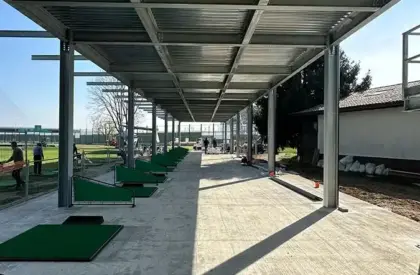

Grazie alla collaborazione della Prometastudio nella persona dell’Ing. Alessandro Perrone, abbiamo fornito e posato una carpenteria atta a sostenere un carico di 400 kg/mq a scopo “Nuovo campo pratica per il Green Club Golf di Lainate”.
La carpenteria si estende per 42 metri di lunghezza e 8 metri in larghezza; si presenta su unico piano a quota 4 metri con ulteriore piano di copertura ottenendo altezza massima di 8,30 metri
Il primo piano ha come piano di calpestio un deck in legno per esterni sostenuto da una lamiera grecata h 55 sp. 8/10 prezincata. Perimetralmente troviamo un parapetto a norma di spinta di 200 kg/mq provvisto di corrimano in tubolare e parapiede in lamiera h 150 mm.
Nella parte frontale sono state previste delle IPE 140 a sbalzo, forate in anima; queste travi sono i bracci portanti di una rete anticaduta a norma ed hanno prof. 2000 mm
L’accesso al 1° piano è consentito tramite n. 2 scale di sicurezza antincendio composte da montanti e traversi in profilo HE, cosciali in profilo UNP, parapetti a norma e piani/gradini in grigliato antitacco.
La copertura si presenta in lamiera coibentata in finto coppo rosso corredata di controventi ove necessario, sostenuta da una sottostruttura in travi IPE. Canali e lattonerie in alluminio colorato 8019 RAL testa di moro; completa il tutto i pluviali per la discesa a terra delle acque meteoriche.
L’intera carpenteria è stata zincata a caldo a norme EN UNI 1461 e prodotta secondo la normativa EN UNI 1090 Exc2 – marcatura CE per il processo di fabbricazione di strutture in acciaio. Tutta la struttura è assemblata mediante bulloneria 8.8, nessuna saldatura in opera.
Metalsystem ha consegnato il tutto chiavi in mano, montaggio e mezzi di sollevamento inclusi.
